UML 2教程-对象图

对象图

对象图可以视为类图的特殊情况。对象图使用类图的元素的子集，以便强调某个时刻的类实例之间的关系。它们对于理解类图很有用。它们没有显示任何与类图不同的体系结构，但是反映了多样性和角色。

类和对象元素

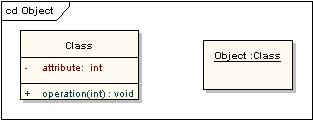

下图显示了类元素和对象元素之间的外观差异。注意，class元素由三部分组成，分为名称，属性和操作部分；默认情况下，对象元素没有分隔。名称的显示也不同：对象名称带有下划线，并且可以显示实例化对象的分类器的名称。
