Excel .NET组件Spire.XLS图片管理系列教程：替换图形并插入箭头

转帖|使用教程|编辑：李显亮|2019-08-30 11:11:42.067|阅读 1010 次

概述：Spire.XLS组件支持多达186种图形类型，这些图形类型涵盖了Excel自带的各种自选图形。下面将介绍如何使用Spire.XLS将Excel工作表中的现有图片替换为新的图片并插入常用的箭头如双箭头，肘形箭头和曲线箭头到Excel文档。

#慧都22周年庆大促·界面/图表报表/文档/IDE/IOT/测试等千款热门软控件火热促销中>>

C# Excel 图片替换

原文档如下：

//创建Workbook实例
Workbook workbook = new Workbook();
//加载Excel文档
workbook.LoadFromFile(@"Input.xlsx");

//获取第一张工作表
Worksheet sheet = workbook.Worksheets[0];

//替换工作表中第一张图片
sheet.Pictures[0].Picture = Image.FromFile("image.jpg");

//保存文档
workbook.SaveToFile("ReplaceImage.xlsx", ExcelVersion.Version2013);

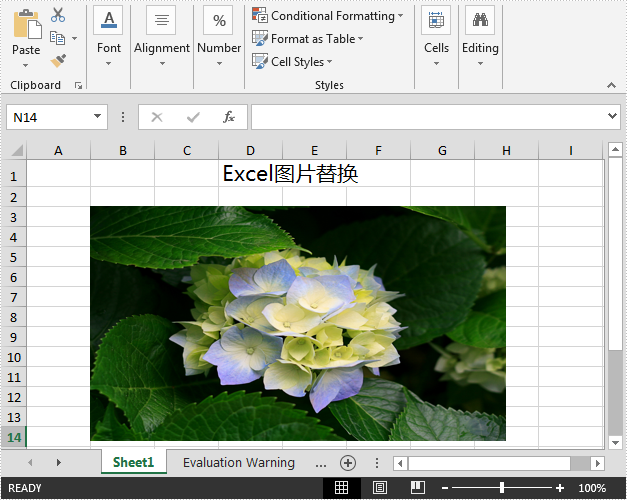

替换图片后：

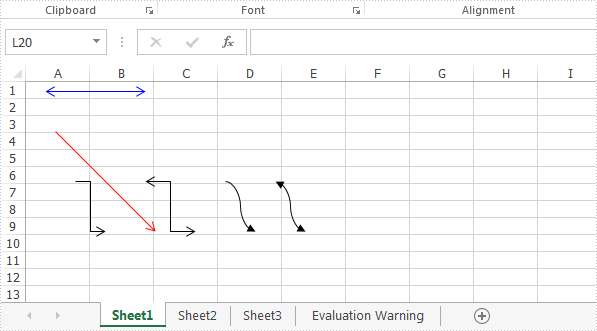

C# Excel 插入箭头

前面我们介绍了如何使用 Spire.XLS 插入图形到Excel 工作表，接下来将介绍如何使用Spire.XLS插入常用的箭头如双箭头，肘形箭头和曲线箭头到Excel文档。

using Spire.Xls;
using System.Drawing;


namespace Add_Lines_to_Excel
{
    class Program
    {
        static void Main(string[] args)
        {
            //创建workbook实例并获取第一张工作表
            Workbook workbook = new Workbook();
            Worksheet sheet = workbook.Worksheets[0];

            //插入双箭头并设置线条颜色
            var line = sheet.TypedLines.AddLine();
            line.Top = 10;
            line.Left = 20;
            line.Width = 100;
            line.Height = 0;
            line.Color = Color.Blue;
            line.BeginArrowHeadStyle = ShapeArrowStyleType.LineArrow;
            line.EndArrowHeadStyle = ShapeArrowStyleType.LineArrow;

            //插入箭头并设置线条颜色
            var line_1 = sheet.TypedLines.AddLine();
            line_1.Top = 50;
            line_1.Left = 30;
            line_1.Width = 100;
            line_1.Height = 100;
            line_1.Color = Color.Red;
            line_1.BeginArrowHeadStyle = ShapeArrowStyleType.LineNoArrow;
            line_1.EndArrowHeadStyle = ShapeArrowStyleType.LineArrow;

            //插入肘形箭头连接符
            Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape line3 = sheet.TypedLines.AddLine() as Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape;
            line3.LineShapeType = LineShapeType.ElbowLine;
            line3.Width = 30;
            line3.Height = 50;
            line3.EndArrowHeadStyle = ShapeArrowStyleType.LineArrow;
            line3.Top = 100;
            line3.Left = 50;

            //插入肘形双箭头连接符
            Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape line2 = sheet.TypedLines.AddLine() as Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape;
            line2.LineShapeType = LineShapeType.ElbowLine;
            line2.Width = 50;
            line2.Height = 50;
            line2.EndArrowHeadStyle = ShapeArrowStyleType.LineArrow;
            line2.BeginArrowHeadStyle = ShapeArrowStyleType.LineArrow;
            line2.Left = 120;
            line2.Top = 100;

            //插入曲线箭头连接符
            line3 = sheet.TypedLines.AddLine() as Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape;
            line3.LineShapeType = LineShapeType.CurveLine;
            line3.Width = 30;
            line3.Height = 50;
            line3.EndArrowHeadStyle = ShapeArrowStyleType.LineArrowOpen;
            line3.Top = 100;
            line3.Left = 200;

            //插入曲线双箭头连接符
            line2 = sheet.TypedLines.AddLine() as Spire.Xls.Core.Spreadsheet.Shapes.XlsLineShape;
            line2.LineShapeType = LineShapeType.CurveLine;
            line2.Width = 30;
            line2.Height = 50;
            line2.EndArrowHeadStyle = ShapeArrowStyleType.LineArrowOpen;
            line2.BeginArrowHeadStyle = ShapeArrowStyleType.LineArrowOpen;
            line2.Left = 250;
            line2.Top = 100;

            //Save the file
            workbook.SaveToFile("AddLines.xlsx", ExcelVersion.Version2013);

        }
    }
}
