Edraw Max（亿图图示）是一款综合图形图表制作软件，它包含丰富的实例和模版，帮助您轻松创建流程图、网络拓扑图、组织结构图、商业图表、工程图，思维导图、软件设计图和平面布局图等。

亿图采用更智能和人性化的绘制方式，最大程度帮助设计者降低工作量，更快捷阐述设计思想，提升创作灵感。今天将教导大家学习如何创建PERT图表。

【下载Edraw Max最新试用版】

PERT图表用于分析和记录完成给定项目所涉及的任务，该项目通常用于项目管理。它由一系列任务框组成，两者之间用箭头连接，表示依赖关系。在任务框中，您可以放置任务名称，负责人员和完成任务的预计时间的信息。对于估计的时间，您可以设置最佳时间，最差时间和两者的平均值。

Edraw PERT图表模板提供了创建PERT图表所需的所有形状和符号。借助简单的界面和自动化工具，您只需几分钟即可创建具有专业外观的PERT图表。

①开始创建PERT图表

打开Edraw，在开始页面上单击Project Management以查找PERT模板。双击模板以打开新的绘图页面。

②PERT图表符号

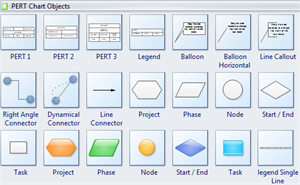

在绘图页面的左侧，可找到库中PERT图表的所有形状和符号。

③将PERT任务框拖到开始绘图

从库中，拖动PERT任务框并放在绘图页面上。（有三种不同的任务框设计，标识为PERT1，PERT2和PERT3，可以选择任何一种你喜欢的。）

④任务框的基本设置

通过功能区中的上下文工具，您可以添加或删除行和列，合并或拆分单元格，分配列和行，设置边框和边距等。

⑤更改任务框大小

1. 更改表格大小：拖动绿色调整大小手柄以更改表格大小。
2. 更改列和行的大小：将鼠标光标放在两个单元格之间的线上并拖动，就像excel的方式一样。

⑥更改任务框填充颜色

1. 选择要更改颜色的区域：通过在按住左按钮的同时移动鼠标来选择整个形状或子形状。所选区域将变为紫色。
2. 用喜欢的颜色填充区域：有两种选择。一种是从页面底部的快速访问颜色栏中选择一种颜色。第二种是从“ 主页”选项卡的“ 填充”按钮中选择一种颜色。阅读填充，阴影和模式以了解有关填充功能的更多信息。

⑦使用动态连接器连接任务框

1. 从库中拖出连接器并接近框中出现的蓝色X标记；
2. 当它变为红色时，松开鼠标，连接器将被卡住并与盒子粘在一起；
3. 以相同方式将连接器的另一端与另一个盒连接。

⑧添加连接器的说明

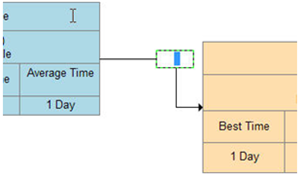

双击连接器，将显示一个文本框。键入文本，然后单击外部区域以完成编辑。
