当所属对象实例化时，初始值可以定义属性的默认值，可以为初始值提供一个文本值，或者从其他class中选择一个公共属性。在本教程中，您可以学习如何定义class属性的默认值，然后与其他class共享相同的默认值。

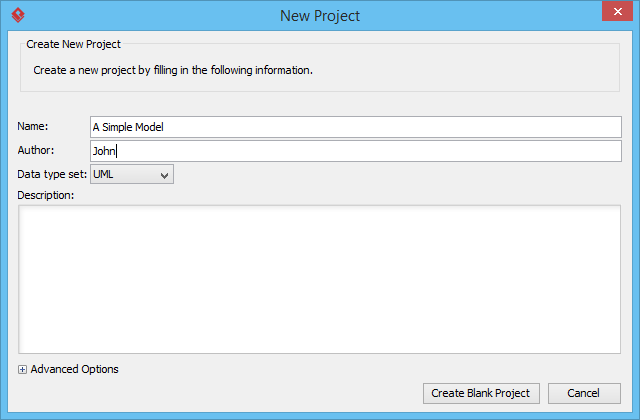

1. 从应用程序工具栏中选择Project> New，创建一个新项目。在New Project窗口中，输入A Simple Model作为项目名称，然后单击Create Blank Project。

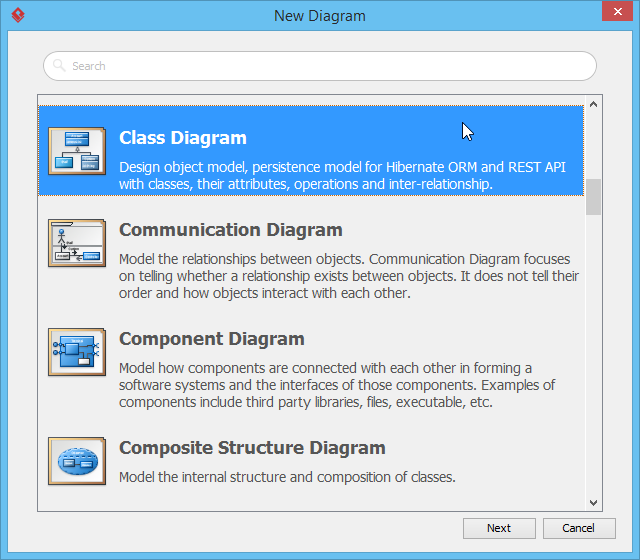

2. 通过从应用程序工具栏中选择Diagram> New来创建对象图。选择Class Diagram，单击Next。






3. 单击OK以确认。

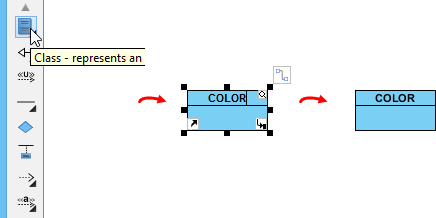

4. 通过预先从图表工具栏中选择class并在图上单击它来创建一个分类。将其命名为COLOR，在某些编程语言中，常量类以大写形式命名。

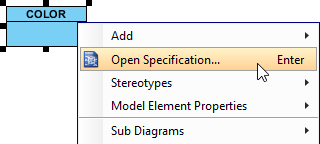

5. 尽管COLOR是常量类，但也可以将其设置为静态类。右键单击该类，从弹出菜单中选择Open Specification ....

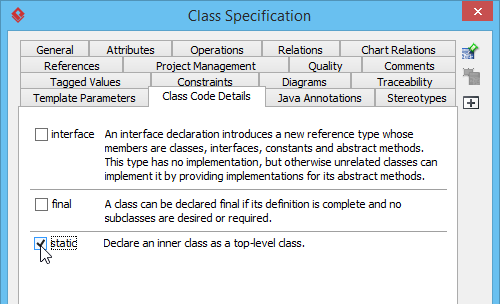

6. Class Specification窗口中，打开Class Code Details选项卡并检查final和static，单击OK按钮。






7. COLOR包含不同颜色的几个属性，可以为红色创建一个属性。右键单击COLOR，从弹出菜单中选择Add > Attribute。






8. 输入+ red：int = 1并按Enter确认。输入+表示将其设置为公共，其他类可以访问。这里红色是属性的名称，而1是默认值。






9. 分别输入green：int = 2和blue：int = 3。显示结果：






10. 由于这三种颜色是静态的，最好将其范围设置为分类器。选择所有三个属性，右键单击它们，从弹出菜单中选择 Model Element Properties > Scope > Classifier。






11. 通过图表工具栏创建另一个类，并将其命名为Shape。






12. 添加一个属性，然后将其命名为color：int，按Enter键，按Esc键确认。






13. 将形状的默认颜色自定义为绿色。必须事先将颜色属性的初始颜色设置为COLOR.green。右键单击属性颜色，从弹出菜单中选择 Open Specification...

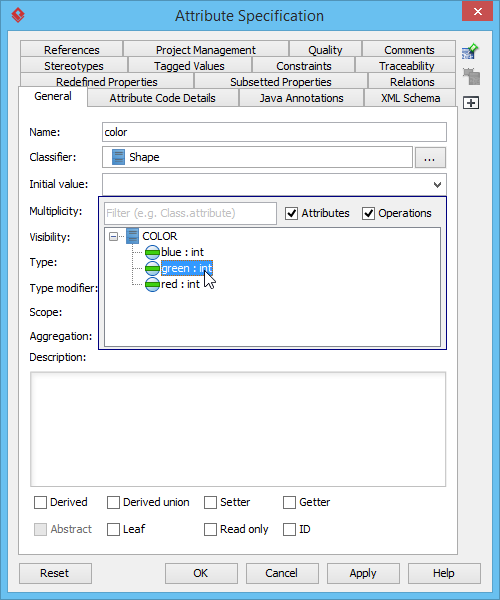

14. 在Attribute Specification窗口中，打开 General 选项卡 按Initial value字段中的倒置箭头选择green : int ，单击OK关闭规范窗口。请注意：只有公共属性可用作初始颜色。


Shape类的结果如下所示：
