浏览电商商品的详情页时，经常会看到图片放大器的运用，这是如何实现的呢？本文以京东商品详情页为例，运用Axure RP快速设计原型工具来制作这样的原型效果。案例综合运用了鼠标移入事件、鼠标移动事件、元件的移动、元件的显示/隐藏等交互动作。

为达到更好的效果，建议大家先安装Axure RP，边阅读文章边操作。（号外：慧都网·1024程序员节活动正在火热进行中，Axure RP现金优惠券免费赠送，点击了解详情>>>）

点击下载Axure RP正式版

观察交互

首先，一起来观察京东详情页中的图片放大效果。当鼠标在左侧图片上方移动时，图片上方会出现一个半透明的图层跟随鼠标移动，我们将这个半透明的图层称之为放大镜。同时在原图右侧会出现一张放大版的高清大图，高清大图显示的图片信息与左侧半透明图层下的图片信息一致。鼠标移出原图范围边界时，放大镜不再移动，且右侧的高清大图消失。商品图片下方有多张缩略图，鼠标在这些缩略图之间来回移动可切换上方的商品图片。鼠标停留在缩略图上方时，缩略图会有一个选中效果，边框变为了红色。如图1：

思路分析

商品原图以及放大版的高清大图可以用动态面板盛放，动态面板的每个状态放置一张商品图片。商品图片及高清大图这两个动态面板中的图片顺序尽量保持一致。两个动态面板的尺寸相同，这里切记不要勾选自适应内容。通过为页面设置鼠标移动事件、控制放大镜的移动、放大镜随鼠标移动、放大镜在水平方向的位置为鼠标的横坐标-放大镜一半的宽度，垂直方向的位置为鼠标的纵坐标-放大镜一半的高度。

在设置交互之前，我们需要添加一些逻辑判断条件，限制鼠标的移动范围，即鼠标仅能在商品图片的动态面板内移动。在这个交互事件中，我们还需要确定高清大图的坐标位置。与商品原图不同的是，商品原图上方的放大镜在移动，商品图片不动；右侧的高清大图在移动，上方的放大镜不动（这里的放大镜用于辅助理解，实际上不存在）。所以高清大图的移动距离=放大镜相较于商品原图的移动距离x图片的放大倍数（高清大图的尺寸/商品原图尺寸）。放大镜的移动距离=放大镜的坐标-商品原图的坐标。放大镜的默认位置与商品图片的位置一致，这里建议放大镜的尺寸大于等于商品图片的一半尺寸。默认隐藏放大镜和高清大图的动态面板。缩略图切换商品图片这一交互效果，可以通过鼠标移入事件来显示不同的商品原图和高清大图。

制作原型

元件准备

拖动一个动态面板至设计区域，为动态面板增加5个状态，每个状态页面中放大一张商品图片，商品图片尺寸为400x400。再从元件库拖动一个动态面板至右侧，为动态面板增加5个状态，每个状态页面中放置一张高清大图，大图尺寸为800x800。放置一个红色半透明的矩形至商品图片动态面板的上方，矩形尺寸为200x200，矩形与商品图片位置相同。如图2：

放大图片

为页面设置鼠标移动事件、添加逻辑条件，当鼠标的移动范围不超出原图动态面板的边界且动态面板状态为图1时，显示放大镜，移动放大镜至绝对位置（[[Cursor.x-Target.width/2]]，[[Cursor.y-Target.height/2]]），显示高清大图1，移动高清大图1至绝对位置（[[(LVAR2.x-LVAR1.x)2]]，[[(LVAR2.y-LVAR1.y)2]]）。

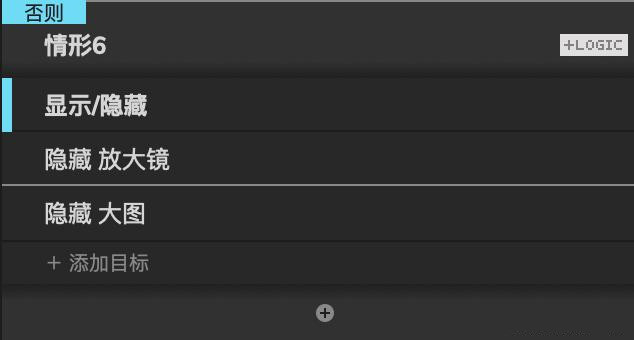

案例中有5张商品图片，同样的原理，为另外4张商品图片设置交互情形。最后还要为商品添加一个情形，即当鼠标移出商品图片边界外时，隐藏放大镜和高清大图。

图3：

图4：

切换商品图片

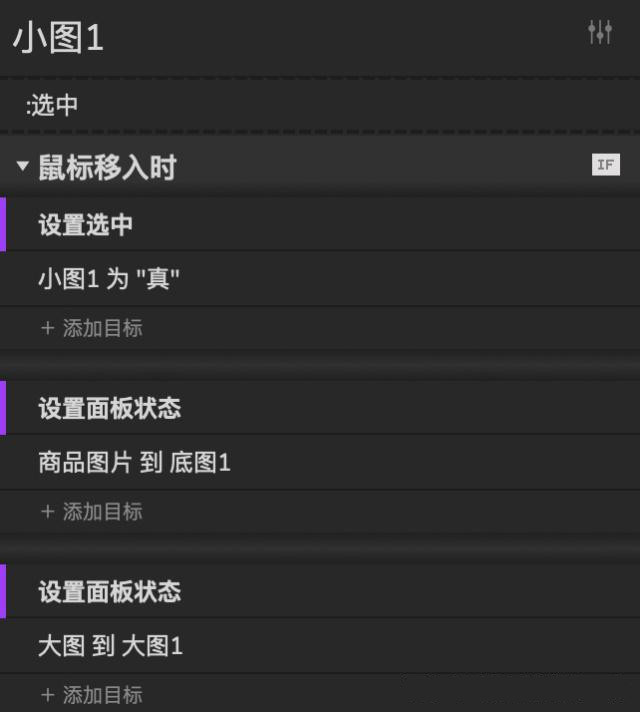

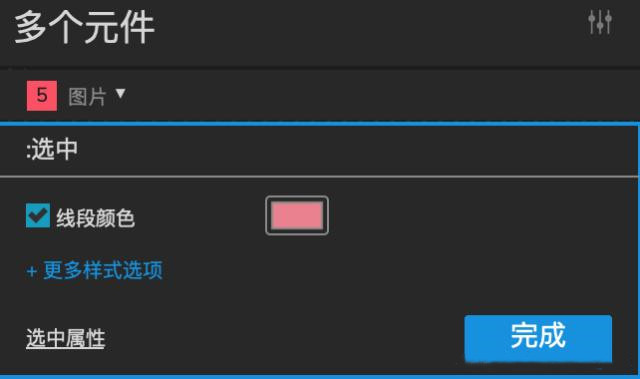

将5张商品缩略图设置为一个选项组，为缩略图设置选中样式，即选中时边框线为红色。为每个缩略图添加鼠标移入事件、选中缩略图、切换商品图片和高清大图的动态面板状态，显示对应的图片。图5：

图6：

到这里，原型已经制作完毕。
